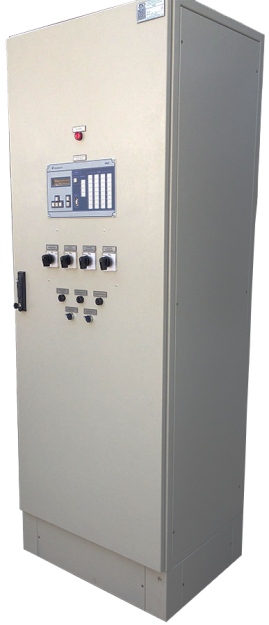

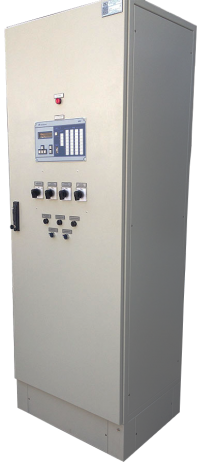

Шкаф центральной сигнализации серии ШЦС
Шкаф ШЦС - УХЛ4 с блоком центральной сигнализации предназначен для построения систем центральной сигнализации на объектах энергосистем, оснащённых как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики.
Схема шкафа содержит два комплекта:
- Комплект центральной сигнализации;
- Комплект центральных аппаратов синхронизации.
Шкаф центральной сигнализации ШЦС - УХЛ4 выполняет следующие функции:
- Разделение шинок сигнализации на три участка с целью повышения надежности и облегчения отыскания «земли»;
- Питание шинок сигнализации от двух источников оперативного постоянного тока напряжением 220В с возможностью АВР;
- Световая и текстовая сигнализация с помощью 36 световых табло типа ТСБ;
- Реле импульсной сигнализации по двум каналам;
- Светозвуковая сигнализация при исчезновении напряжения.
Шкаф предназначен для применения на ПС 35 \ 110 \ 220 кВ и предусматривает следующие виды сигнализации:
- Световая сигнализация положения выключателей;
- Аварийная световая и звуковая сигнализация отключения выключателей;
- Предупредительная световая и звуковая сигнализация, действующая с выдержкой времени;
- Предупредительная световая и звуковая сигнализация мгновенного действия.
Шкафы могут быть использованы в качестве устройства нижнего уровня АСУ ТП электростанции или подстанции.

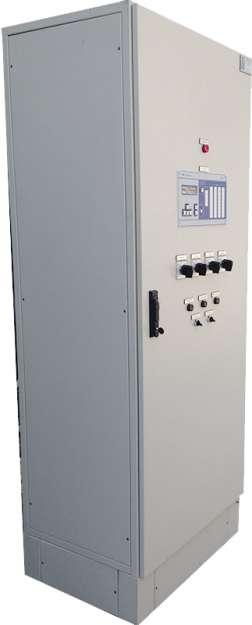

Шкаф представляет собой каркасную металлоконструкцию с установленными боковыми стенками, дверью, монтажной панелью, а также аппаратами, приборами, электромонтажом и коммутационной аппаратурой для подключения внешних цепей.
Шкаф выполнен одностороннего обслуживания (возможно изготовление шкафа двухстороннего обслуживания). Для удобства подключения внешних кабелей шкаф может быть дополнен цоколем. Шкаф снабжен устройством защитного заземления. Устройства для заземления экранов и устройства «логической» земли устанавливаются по заказу.
Габаритные размеры шкафа:
- высота, мм — 2200;
- ширина, мм — 800;
- глубина, мм — 600.
Возможно изготовление шкафа по габаритным размерам заказчика.
