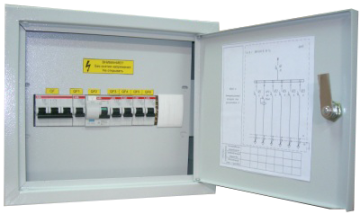

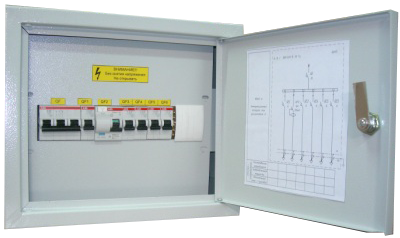

Щит аварийного освещения ЩАО
Щиты аварийного освещения предназначены для работы в сетях бытового и промышленного применения напряжением 380/220В трехфазного переменного тока частотой 50 Гц. Служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания.
- Подключение к одному фидеру трехфазного напряжения 380/220V. Электропитание нагрузки обеспечивается при наличии напряжения на любой из фаз.
- Подключение к двум-трем независимым фидерам однофазного напряжения 220V. Электропитание нагрузки обеспечивается при наличии напряжения на любом фидере. Нагрузка подключается к любому из шести автоматических включателей 16А.
ЩАО может быть подключен по двум схемам внешнего подключения:
Структура условного обозначения щита ЩАО:
ЩАО-ХХ-ХХ-ХХХ-ХХ-ХХ
ЩАО - Щит аварийного освещения
Х - питающее напряжение
1 - 220В, 50Гц
2 - 380В, 50Гц
Х - количество вводов
Х - количество отходящей линии
ХХХ - номинальный ток комплектного устройства
Х -наличие счетчика электроэнергии
1 - есть
0- нет
Х - способ установки
1 - навесное
2- встроенное
ХХ- Степень защиты корпуса щита
Пример–
условное обозначениещита ЩАО -11-5-63-01-40

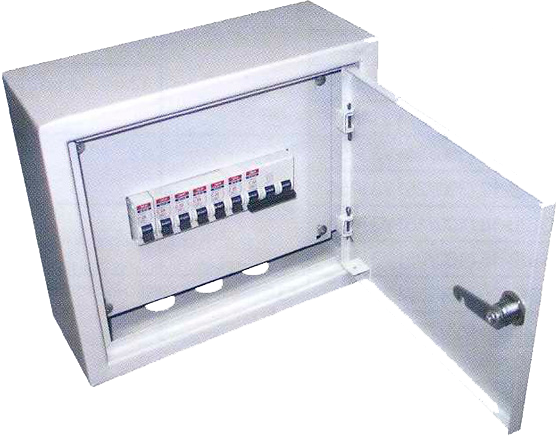

Конструктивно щит аварийного освещения представляет собой сварное каркасное изделие из листового металла с размещенными внутри электрическими аппаратами. Щиты монтируются на вертикальной плоскости. Ввод кабелей снизу или сверху через отверстия в съемных крышках. Отверстия выполняются на месте монтажа.
