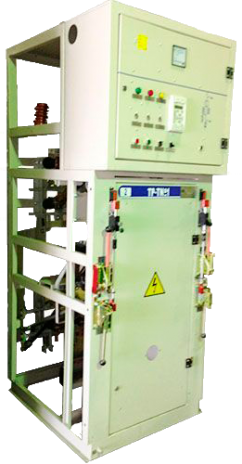

Камера сборная одностороннего обслуживания КСО 2-10-10У3

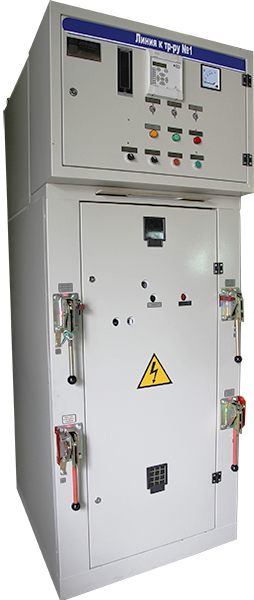

Камеры сборные одностороннего обслуживания КСО2-10 номинального напряжения 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств, сетей с изолированной или заземленной через дугогасительный реактор нейтралью. Камеры КСО2-10 предназначены для применения взамен камер КСО-292, КСО-285 и КСО-272 и имеют ряд преимуществ.
- повышенная надежность в эксплуатации за счет применения современных высоковольтных коммутационных аппаратов (вакуумных выключателей), имеющих высокий механический и коммутационный ресурс;
- релейная защита обеспечивается многофункциональными, малогабаритными, высоконадежными микропроцессорными блоками;

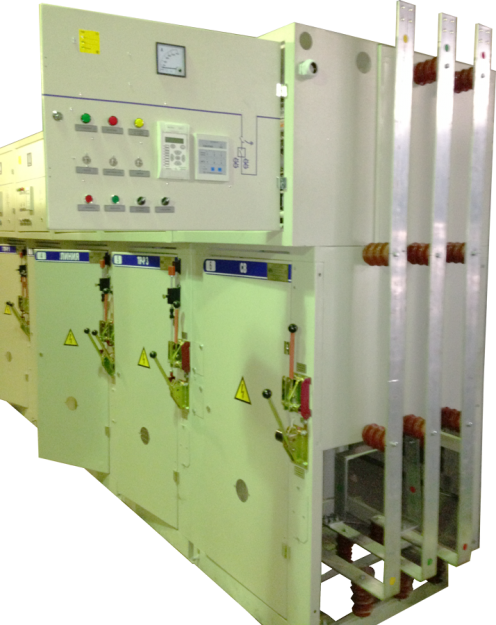

- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах, размещение аппаратуры вспомогательных цепей в отдельном съемном релейном шкафу, который полностью изолирован от силовых цепей камеры, размещением сборных шин внутри камеры и ограждением их защитной откидной металлической панелью. Камеры КСО с вакуумными выключателями применяются в закрытых распределительных устройствах (РУ) и электроустановках с частными коммутационными операциями. Камеры сборные одностороннего обслуживания КСО2-10 соответствуют требованиям стандартов СТ KZ 405 006222 и ГОСТ12.2.007.4-75.
Соответствие камер сборных КСО2-10 стандартам, требованиям качества и безопасности подтверждено Сертификатом соответствия Государственной Системы Сертификации Республики Казахстан.
Наше предприятие постоянно изучает опыт эксплуатации камер КСО и совершенствует их конструкцию и технологию изготовления, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики.
По запросам заказчиков и проектных организаций высылается необходимая для проектирования техническая информация.
Основные характеристики камер КСО2-10 приведены в Таблице
| Наименование параметра | Значения |
| 1. Номинальное напряжение, кВ | 6; 10 |
| 2.Наибольшее рабочее напряжение, кВ | 7,2;12 |
| 3.Номинальный ток сборных шин, А | До 1600 |
| 4.Номинальный ток главных цепей камер, А | 630;1000 |
| 5.Номинальный
ток главных цепей камер
с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
| 6.
Номинальный ток отключения главных
коммутационных аппаратов камер |
20,0; 31,5* |
| 7.
Номинальный ток электродинамической
стойкости главных цепей камеры(амплитуда), кА |
51,0** |
| 8. Ток термической стойкости(3 сек) камер; кА | 20,0** |
| 9.
Номинальное напряжение вторичных цепей, В
|
=220
~220 |
| 10. Вид изоляции | Воздушная |
| 11. Вид присоединений | Кабельное или шинное |
| 12. Условия обслуживания | Одностороннее |
| 13. Степень защиты оболочек по ГОСТ 14254-96 | IP20-при
закрытых верхних и
нижних дверях камеры со стороны фасада; IР00 – при открытых дверях камеры и с задней стороны. |
| П р и м е ч а н и е–
* - В соответствии с техническими параметрами выключателей; **- Термическая и электродинамическая стойкость трансформаторов тока в соответствии с их техническими параметрами. |
3начения массы и габаритные размеры камер КСО2-10 приведеныв таблице
| Габаритные размеры и масса | Значение |

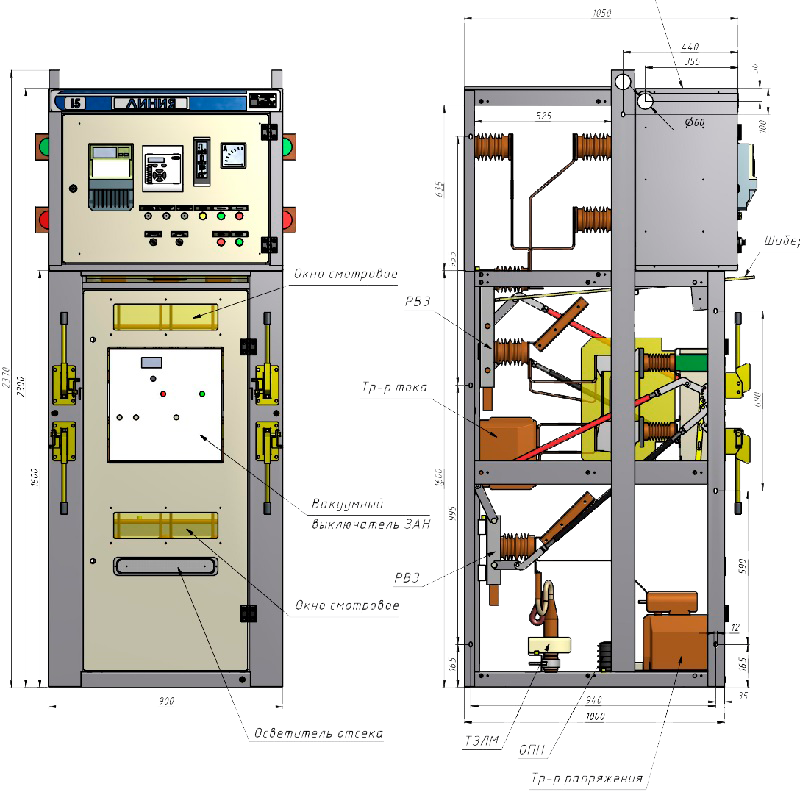

| 1. Высота, мм | 2300 |
| 2. Глубина(в основании), мм | 1000 |
| 3. Ширина, мм | 900; ( до1150 – для камер с ТСН) |
| 4.
Масса одной камеры(линейной),
справочно, кг |
450 |
Камеры КСО2-10 изготавливаются в соответствии с требованиями стандарта ГОСТ12.2.007.0-75, ГОСТ12.2.007.4-75, комплектом рабочей конструкторской документации, утверждённой в установленном порядке и в соответствии с параметрами заказа(опросного листа, технического задания). Камеры КСО2-10 изготавливаются по принципиальным схемам главных цепей, приведенных в Приложении1, в соответствии с параметрами заказа(опросного листа). Камеры КСО2-10 изготавливаются по принципиальным схемам вторичных (вспомогательных) цепей предприятия-изготовителя с учетом требований конкретного проекта. При предоставлении указанных схем заказчиком, предприятие-изготовитель имеет право вносить изменения в схемы заказываемых вторичных цепей, улучшающие работу, надежность камер и защитные характеристики, вплоть до полной их переработки, в соответствии с « Правилами устройства электроустановок» и современными требованиями к релейной защите.

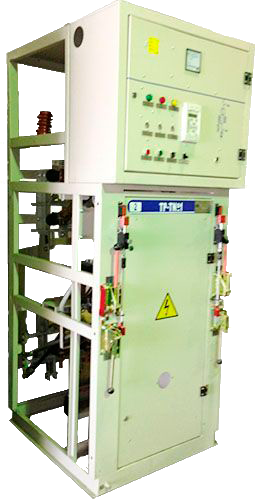

Каркас камеры КСО представляет собой металлоконструкцию в виде прямоугольного параллелепипеда, сваренную из гнутых профилей. Детали и элементы металлоконструкции изготовляются из листовой холоднокатаной стали.
