Комплектные распределительные устройства наружной установки КРН-6 (10) кВ
Комплектные распределительные устройства КРУ - это распределительные устройства, состоящие из закрытых металлических шкафов, в которых на заводе смонтированы коммутационные аппараты, устройства защиты и автоматики. Они поставляются в собранном или полностью подготовленном для сборки виде. Устройства для внутренней установки обозначаются КРУ для наружной КРУН.
Основные характеристики ячейки КРН приведены в Таблице
| Наименование параметра | Значения |
| 1. Номинальное направление (линейное) напряжение, кВ | 6; 10 |
| 2. Наибольшее рабочее напряжение (линейное), кВ | 7,2;12 |
| 3. Номинальный ток разъединителя ,А | 1000 |
| 4. Уровень изоляции по ГОСТ 1516.1-76 | Нормальная изоляция |
| 5. Вид изоляции | Воздушная |
| 6. Наличие изоляции токоведущих частей | С неизолированная |
| 7. Вид линейных
высоковольтных подсоединений:
- ввод - вывод |
Кабельный
Воздушный |
| 8.Условия обслуживания | Двухстороннее |
| 9.Степень защиты по ГОСТ 14254-86 | Брызгозащищенное
исполнение(IР34) |
| 10.Наличие теплоизоляции | Без теплоизоляции |
Ячейка КРН является
изделием климатического исполнения У и категории размещения 1 по
ГОСТ15150-69 и предназначена для работы в следующих условиях:
а) при значениях температуры окружающего воздуха от + 50 до– 40оС по ГОСТ15543.1-89;
б) на высоте до 1000 м над уровнем моря;
в) при механических воздействиях, соответствующих группе эксплуатации М18 по ГОСТ17516.1-90;
г) для применения в районах с сейсмичностью не более 9 баллов по шкале MSK-64 (ГОСТ17516.1-90);
д)
верхнее значение температуры нагрева контактных соединений при
эксплуатации- 75оС (ГОСТ8024-90); температура нагрева частей оболочки
ячейки, к которым можно прикасаться при эксплуатации, в
номинальном режиме не должна превышать 50 оС (ГОСТ14693-90).
Ячейки КРН изготавливаются исполнения на салазках, на постаментах или без них (по заказу).
Масса ячейки (справочно) - не более 600 кг– (без салазок).

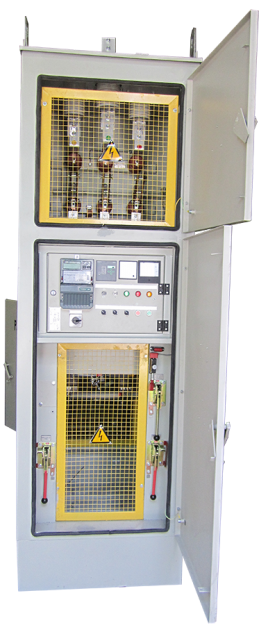

Ячейка КРН выполнена в корпусе брызгозащищенного исполнения. Ячейка разделена сплошными перегородками на отсеки:
- разъединителя;
- управления;
В отсеке разъединителя расположены разъединитель РВЗ и проходные изоляторы. В целях обеспечения безопасности за дверью отсека установлен съемный защитный экран, через который осуществляется контроль за положением ножей разъединителя. В отсеке управления расположены приводы ПР-10 разъединителя. Доступ в отсеки закрыт четырьмя дверями, запирающимися замками и защелками и отпираемые одним ключом Нижняя дверь отсека разъединителя имеет механическую блокировку, исключающую возможность доступа в отсек при включенном разъединителе и включения разъединителя при открытой двери отсека. Управление разъединителем РВЗ осуществляется двумя приводами ПР-10, один из которых тягой соединен с валом основных ножей, другой – с валом заземляющих ножей. Между валами основных и заземляющих ножей предусмотрена механическая блокировка, исключающая возможность включения заземляющих ножей при включенном разъединителе. Если в соответствии с заказом ячейка изготовлена для установки ее на салазки, то ее следует жестко закрепить к салазкам при помощи болтовых соединений. Разрядники РВО устанавливаются по заказу.
