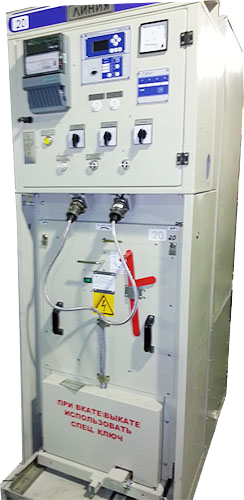

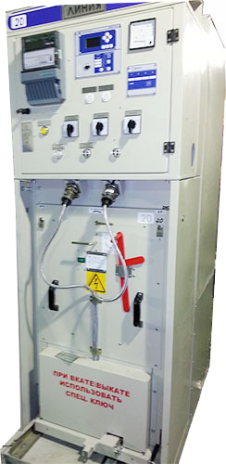

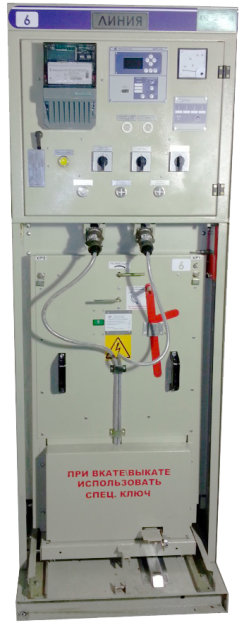

Шкафы комплектных распределительных устройств серии К-104-10 УХЛ 3

Техническое описание предназначено для ознакомления с техническими параметрами, конструкцией, порядком монтажа и подготовки к работе, организации правильной эксплуатации шкафов комплектных распределительных устройств серии К-104. Шкафы комплектных распределительных устройств серии К-104 имеют ряд преимуществ перед ранее выпускаемыми:
- повышенная надежность в эксплуатации за счет применения современных высоковольтных коммутационных аппаратов (вакуумных выключателей SIEMENS, BB/TEL,КЭЩ и другие ), имеющих высокий механический и коммутационный ресурс;
- релейная защита обеспечивается многофункциональными микропроцессорными блоками известных фирм AREVA, SIEMENS, SCHNEIDER ELECTRIC и других ведущих производителей;
- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах; размещение аппаратуры вспомогательных цепей в отдельном съемном шкафу управления, который полностью изолирован от силовых цепей;
-  применение только медных шин;
- предусмотрены различные варианты вводов: с верхним вводом(от кабельных полок на стене РУ), с нижним вводом(из кабельного канала), с верхним вводом (комбинированный кабельный шинный ввод), по заказу могут быть выполнены и другие варианты вводов, как кабельных, так и шинных. Шкафы комплектных распределительных устройств серии К-104 соответствуют требованиям стандарта организации СТ KZ 405 00622, государственных стандартов ГОСТ14693-90, ГОСТ12.2.007.4-96. Соответствие шкафов серии К-104 стандартам, требованиям качества и безопасности подтверждено Сертификатом соответствия Государственной Системы Технического Регулирования Республики Казахстан.
Наше предприятие постоянно изучает опыт эксплуатации шкафов К-104 и совершенствует их конструкцию, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики.

Основные характеристики шкафов КРУ серии К-104 приведены в Таблице

Наименование параметра Значения
1. Номинальное напряжение, кВ 6; 10
2. Номинальный ток главных цепей шкафов, А 630;1000;1250;1600;2000;2500;3150;
3. Номинальный ток сборных шин, А 630;1000;1250;2000;2500;3150;
4. Номинальный ток главных цепей шкафов

с трансформаторами напряжения, силовыми трансформаторами и предохранителями, А

630
5. Номинальный ток электродинамической

стойкости главных цепей камеры(амплитуда), кА

51-81
6. Ток термической стойкости (3 сек); кА 20-31,5
7. Тип основных шкафов в зависимости от встраиваемой аппаратуры и присоединений (приведены основные типы шкафов) ШВВ - с выключателем вакуумным;

ШТН -с трансформаторами напряжениями

ШР - с разъемными контактами

ШПС - шкаф с силовыми предохранителями

ШКС - шкаф с кабельной сборкой

ШСТ - шкаф с силовым трансформатором

ШНВА -шкаф с низковольтной аппаратурой (собств.нужд)

ШСН - отдельно стоящий шкаф собственных нужд

8.Исполнение вводов Кабельное или шинное
9. Условия обслуживания двухстороннее
10. Степень защиты оболочек по ГОСТ 14254-96 IP30-при закрытыхдверяхшкафа;

IР00 – при открытых дверях шкафа и шкафа без дверей

3начения массы и габаритные размеры шкафа К-104 приведены в таблице

Габаритные размеры и масса Значение
1. Высота, мм 1800 (2240 -для шкафов с верхним вводом);
2. Глубина(в основании), мм 1400
3. Ширина, мм 750; (1125)
4. Масса одной камеры(линейной),

справочно, кг

560

Условия эксплуатации
Шкафы серии К-104 предназначены для работы в следующих условиях:
• Высота установки шкафов К-104 над уровнем моря– не более 1000 м, (допускается применение шкафов КРУ для работы на высоте над уровнем моря более1000 м при соблюдении требований ГОСТ15150-69, ГОСТ1516.1-76 и ГОСТ8024-90).
• В районах с сейсмичностью не более 9 баллов по шкалеMSK-64 (ГОСТ17516.1-90).
• Номинальные значения климатических факторов эксплуатации по ГОСТ15543.1-89 и 15150-69 для исполнения УЗ.
• Температура окружающего воздуха в помещении РУ от- 5оС до + 40оС (при температуре окружающего воздуха ниже- 5оС в помещении РУ потребителем должны устанавливаться подогреватели).
• Окружающая среда – не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.
• Номинальный режим работы– продолжительный.
• Рабочее положение в пространстве– вертикальное, допустимое отклонение– не более + 5 градусов от вертикали.
• Температура нагрева частей оболочки шкафа, которым можно прикасаться при эксплуатации, в номинальном режиме не должна превышать 50оС (ГОСТ14693-90).
• Верхнее значение температуры нагрева контактных соединений при эксплуатации- 75оС (ГОСТ8024-90).

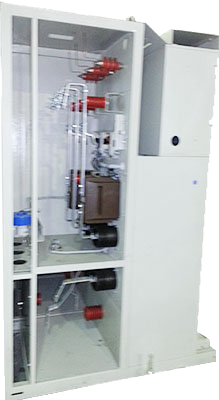

Шкафы серии К-104 применяются в закрытых распределительных устройствах (ЗРУ) и электроустановках с частыми коммутационными операциями при наличии шкафов с вакуумными выключателями.  Из шкафов К-104 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей шкафов К-104. Шкаф К-104 состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и автоматически закрывающимися шторками. Конструкция шкафов К-104 выполнена таким образом, чтобы обеспечивалось нормальное функционирование приборов измерения, управления, а также не происходило срабатывание схем защиты, приводящее к отключению выключателя и срабатыванию соответствующих схем сигнализации при возможных сотрясениях элементов шкафов от работы выключателей и перемещениях выкатного элемента.
4.3 Выключатель высоковольтный с приводом установлен на выкатном элементе (тележке). В верхней и нижней частях тележки расположены подвижные разъемные контакты, которые при вкатывании тележки в шкаф соединяются с верхним и нижним неподвижными контактами шкафа. При выкатывании тележки с предварительно отключенным выключателем силовые контакты разъединяются, и выключатель при этом будет отключен от сборных шин и кабельных присоединений. Когда тележка находится вне корпуса шкафа, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости - быстрая замена выключателя другим аналогичным, установленным на такой же тележке. Выкатной элемент шкафа (тележка) имеет три положения:

  • рабочее – тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты;
  • контрольное– тележка в корпусе шкафа, первичные цепи разомкнуты;
  • ремонтное– тележка находится вне корпуса шкафа, первичные и вторичные цепи разомкнуты.

В рабочем и контрольном положении выкатной элемент имеет механизм фиксации. Для облегчения перемещения тележки в рабочее положение имеется рычажной механизм, управляемый съемной рукояткой. При выкатывании тележки из шкафа автоматически изоляционными шторками закрываются отсеки шинного и линейного разъединяющих контактов, что исключает возможность случайного прикосновения к токоведущим частям, оставшимся под напряжением. Выкатной элемент шкафа имеет блокировку, не допускающую перемещение тележки из рабочего положения в контрольное и обратно при включенном высоковольтном выключателе. (При включенном выключателе тяга блокировки, находящейся ниже выключателя упирается в педаль и не дает возможности нажать педаль, высвободить фиксатор положения тележки, тем самым предотвращая перемещение выкатного элемента.)
После отключения выключателя, при перемещении выкатного элемента из рабочего положения в контрольное, фиксатор положения тележки передвигается вверх и упирается в тягу блокировки, которая блокирует вал механизма выключателя, тем самым препятствуя его включению.
На педали установлен конечный выключатель, включенный в электрическую схему вспомогательных цепей и не допускающий включения выключателя при положении выкатного элемента в промежутке между рабочим и контрольным положениями. Ножи заземляющего разъединителя (З.Н.) шкафа КРУ имеют блокировку, не допускающую включение З.Н. при рабочем положении выкатного элемента и отключения З.Н. при вкатывании тележки из контрольного(или ремонтного) положения. (Конструкция- на неподвижной пластине имеется два отверстия: одно– для крепления блок - замка, второе– для запирания З.Н. во включенном (или отключенном) положении. На валу З.Н. расположен диск с идентичными отверстиями. При повороте вала З.Н. отверстия совмещаются, что позволяет фиксировать его в том или ином положении. На валу привода З.Н. имеется штырь, который при повороте З.Н. в положение«ЗАЗЕМЛЕНО» своим вертикальным положением препятствует вкату тележки). Выкатной элемент оснащен защитным экраном и включить ножи заземляющего разъединителя в шкафу возможно только при полностью выкаченной из шкафа тележки. В секционных, вводных шкафах К-104 и в шкафах с трансформаторами напряжения включению заземления шкафа и выкату тележки при включенном выключателе дополнительно препятствует электромагнитный блок-замок, включенный в электрическую схему блокировки. Шторочный механизм шкафа К-104 при полностью выкаченной из шкафа тележки закрывает доступ к неподвижным разъемным контактам, остающимся под напряжением. Пластина-фиксатор механизма не позволяет открыть шторки вручную. Рычаг открывания шторок механически связан с пластиной-фиксатором и при закрытых штоках имеют совмещенные отверстия для запирания замком. При вкатывании тележки шторочный механизм автоматически открывает шторки и фиксирует их.
