Оборудование
Вводно-распределительные устройства серии ВРУ
Вводно-распределительные устройства ВРУ предназначены для приема, распределения и учета электроэнергии в электроустановках жилых и общественных зданий, а также для защиты отходящих от ВРУ распределительных и групповых цепей при перегрузках и коротких замыканиях.
ВРУ присоединяются к питающим электрическим сетям напряжением 380/220В переменного тока частотой 50Гц с глухо-заземлённой нейтралью.
Панели ВРУ по назначению делят на:
- вводные - для учета и распределения электрической энергии;
- распределительные - для распределения электрической энергии; применяют совместно с вводными панелями;
- вводно-распределительные - для распределения и учета электрической энергии.
Ошиновка панелей ВРУ выдерживает без повреждений ударный ток короткого замыкания не менее 10 кА.
Устройства ВРУ в отношении технических требований и требований безопасности соответствуют стандарту ГОСТ 22789-94, действующему в Республике Казахстан.
Нормальная эксплуатация ВРУ обеспечивается при следующих условиях:
а) высота над уровнем моря -не более 2000 м ;
б) температура окружающего воздуха от -5°С до +40°С;
в) относительная влажность воздуха не более 90% при температуре +20°С и 50% при температуре +40° С;
г) отсутствие резких толчков и тряски;
д) окружающая среда — не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
е) номинальный режим работы - продолжительный;
ж) рабочее положение в пространстве – вертикальное.

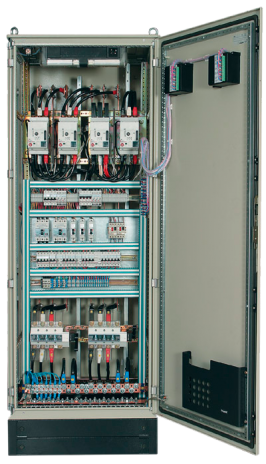

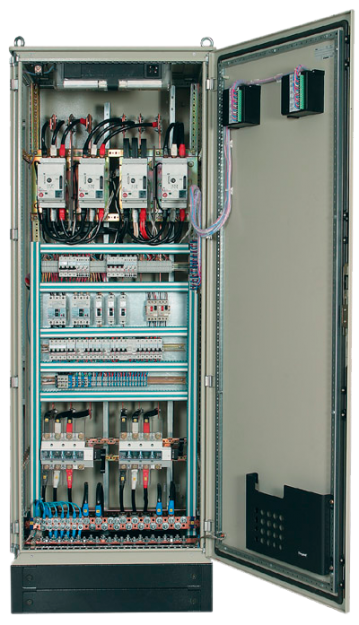

Шкафы ВРУ представляют собой сварные металлоконструкции из гнутых стальных профилей. Внутри шкафов смонтирована аппаратура электрических цепей.
Полный пакет исполнительных электрических схем предоставлен в комплекте эксплуатационной технической документации, поставляемой с заказанным оборудованием.
Доступ к аппаратуре ВРУ обеспечивается через двери, которые закрываются замками с ключом.
Ошиновка и ответвления к аппаратам главных цепей в шкафах ВРУ выполняются шинами из меди и алюминия, а так же проводом типа ПВ3.
Расположение аппаратуры и проводников в ВРУ обеспечивает необходимую безопасность персонала, простоту их технического обслуживания и эксплуатации.
В шкафах ВРУ обеспечены необходимые удобства монтажа и эксплуатации кабельных разделок, а также обеспечена возможность доступа для осмотра мест крепления кабельных наконечников к шинам при снятом напряжении.
Перед отправкой ВРУ проводится комплекс заводских испытаний.
Результаты испытаний оформляются протоколами.
4.2 Комплектность
В комплект поставки входит:
- ВРУ в соответствии с заказом;
- составные части и детали, принадлежности и монтажные материалы (если они предусмотрены договором);
К комплекту ВРУ прикладывается техническая документация, которая включает в себя:
- паспорт на ВРУ;
- сертификат качества изготовления;
- техническое описание и руководство по эксплуатации ВРУ;
- ведомость ЗИП и ведомость демонтированных элементов;
- электрические схемы на шкафы ВРУ, входящие в заказ;
- техническая документация на основную комплектную аппаратуру (инструкции по эксплуатации, паспорта);
- протоколы испытаний.
Состав изделия.
Габаритные размеры представлены на Рисунок. 1.
