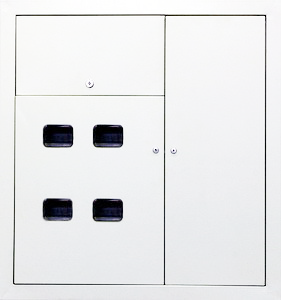

Щит этажный ЩЭ-Х-Х-ХХХ УХЛ3
Предназначены для приема, поквартирного распределения и учета электроэнергии напряжением 220В, защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения устройств телефонной радиотрансляционной, телевизионной аппаратуры и других слаботочных сетей. Щит этажный поставляется в собранном виде, полностью готовый к установке электрооборудования. Все установочные элементы монтажной рамы учетно-распределительного отсека уже установлены и закреплены в щите. Съемная монтажная панель облегчает установку оборудования и экономит время.
Структура условного обозначения щита ЩЭ:
ЩЭ-Х-Х -ХХ-УХЛ4
ЩЭ -Щиток этажный
Х - Назначение устанавливаемой аппаратуры и наличие отделения для
размещения слаботочных устройств
1 –
распределительный;
2 - без
отделения для размещения слаботочных устройств;
3 – с отделением
для размещения слаботочных устройств
Х - 2, 3, 4 – число квартир
ХХ - Номер схемы (см. таблицу 1)
УХЛ4-Климатическое исполнение и категория размещения по ГОСТ 15150
Пример–условное обозначение щитка ЩЭ:
ЩЭ-1409УХЛ4

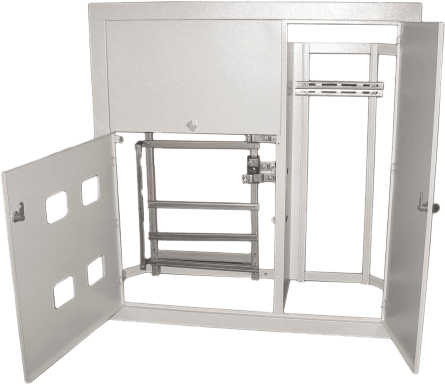

Сварной металлический Корпус , состоит из 3-х отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
