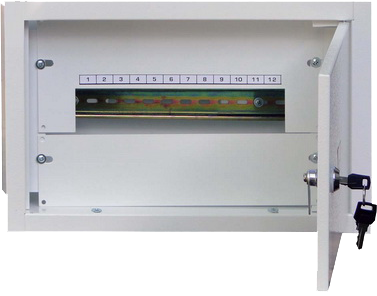

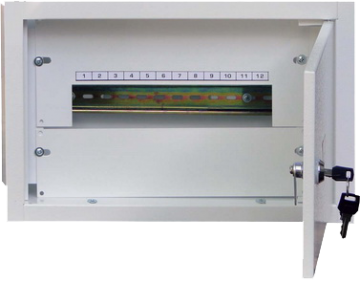

ЩИТОК ОСВЕТИТЕЛЬНЫЙ ОЩВ-ХХ-УХЛ4
Щитки осветительные предназначены для приема и распределения электрической энергии в сетях трехфазного переменного тока напряжением 415/220 В, частотой 50 Гц с глухозаземленной нейтралью, а также защиты отходящих линий при перегрузках и коротких замыканиях. Номинальный ток расцепителей автоматических выключателей на вводе и отходящих линиях указывается при заказе.
| Номинальное напряжение, В | 240/415 |
| Материал | металл. сталь 08пс ГОСТ 1050-88 |
| АВС-пластик | |
| Контактируемые среды | невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| Тип покрытия металлического корпуса | порошковое, RAL 7035 |
| Степень защиты по ГОСТ 14254-96 | IP 31 |
| Упаковка | трехслойный листовой картон |

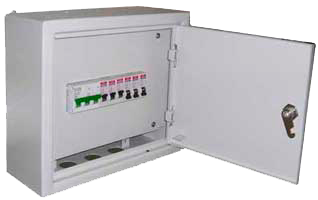

Щитки осветительные изготавливаются в металлических и пластиковых боксах с порошковым покрытием, со степенью защиты IP 31. Щитки комплектуются DIN-рейками, автоматическими выключателями, шинами «N» и «PE». Сальники ввода, вывода и комплектность оговариваются отдельно, при заказе изделия. Возможно изготовление любых осветительных щитов по схеме заказчика как в металлических, так и в пластиковых боксах. Вид установки — навесной.
НОМЕНКУЛАТУРА
| Наименование | Габаритные размеры, мм | Кол-во автоматов | Номин. ток вводного авт. выкл. | Номин. ток расцепителей линейных авт. выключ. | Масса нетто, кг |
| ОЩВ 6 (63/16A) | 220х300х120 | 6 | 63 | 16 | 3,7 |
| ОЩВ 6 (63/25A) | 220х300х120 | 6 | 63 | 25 | 1,53 |
| ОЩВ 6 (63/16A) пласт. бокс | 210х310х100 | 6 | 63 | 16 | 3,8 |
| ОЩВ 6 (63/25A) пласт. бокс | 210х310х100 | 6 | 63 | 25 | 1,53 |
| ОЩВ 6 (100/16A) | 220х300х120 | 6 | 100 | 16 | 3,65 |
| ОЩВ 6 (100/25A) | 220х300х120 | 6 | 100 | 25 | 3,5 |
| ОЩВ 9 (63/16A) | 220х300х120 | 9 | 63 | 16 | 4,10 |
| ОЩВ 9 (63/25A) | 220х300х120 | 9 | 63 | 25 | 4,10 |
| ОЩВ 12 (63/16A) | 350х300х120 | 12 | 63 | 16 | 6,5 |
| ОЩВ 12 (63/25A) | 350х300х120 | 12 | 63 | 25 | 2,6 |
| ОЩВ 12 (63/16A) пласт. бокс | 220х365х101 | 12 | 63 | 16 | 7,4 |
| ОЩВ 12 (63/25A) пласт. бокс | 220х365х101 | 12 | 63 | 25 | 2,6 |
| ОЩВ 12 (100/16A) | 350х300х120 | 12 | 100 | 16 | 5,45 |
| ОЩВ 12 (100/25A) | 350х300х120 | 12 | 100 | 25 | 5,45 |
| ОЩВ 18 (100/16A) | 350х300х120 | 18 | 100 | 16 | 8,2 |
| ОЩВ 18 (100/25A) | 350х300х120 | 18 | 100 | 25 | 8,2 |
| УОЩВ 6 (63/16A) | 220х300х120 | 6 | 63 | 16 | 3,7 |
| УОЩВ 6 (63/25A) | 220х300х120 | 6 | 63 | 25 | 4,8 |
| УОЩВ 6 (100/16A) | 220х300х120 | 6 | 100 | 16 | 3,65 |
| УОЩВ 6 (100/25A) | 220х300х120 | 6 | 100 | 25 | 3,5 |
| УОЩВ 12 (63/16A) | 220х300х120 | 12 | 63 | 16 | 5,45 |
| УОЩВ 12 (63/25A) | 220х300х120 | 12 | 63 | 25 | 5,45 |
| УОЩВ 12 (TOA/U) | 220х300х120 | 12 | 100 | 16 | 5,50 |
| УОЩВ 12 (WA) | 220х300х120 | 12 | 100 | 25 | 5,50 |
