РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА СОБСТВЕННЫХ НУЖД СЕРИИ РУСН
Распределительные устройства собственных нужд серии РУСН предназначены для приёма, преобразования и распределения электрической энергии трехфазного переменного тока напряжением до 1кВ частотой 50 Гц, применяются в системах электроснабжения промышленных предприятий, потребителей собственных нужд тепловых и гидроэлектростанций. Распределительное устройство собственных нужд РУСН-0,4 изготавливаются в виде шкафов одностороннего и двустороннего обслуживания собранных в один или два щита объединенных шинным мостом. . Конструкция распределительных устройств собственных нужд серии РУСН модульного типа, в отдельных отсеках располагаются коммутационные аппараты, релейная аппаратура и силовые шины. В распределительных устройствах собственных нужд серии РУСН применяются современные коммутационных аппаратов, устройств управления и сигнализации, релейной защиты обеспечивает высокую надежность их работы
Основные характеристики РУСН приведены в Таблице
| Наименование параметра | Значения |
| Номинальное напряжение на вводе, кВ | 0,4 |
| Наибольшее рабочее напряжение на вводе, кВ | 1 |
| Максимальный ток сборных шин РУСН,кА | 6,3 |
| Ток электродинамической
стойкости на стороне ВН, кА |
51 |
| Ток электродинамической
стойкости на стороне НН, кА |
25;50;70;100 |
| Ток термической стойкости на стороне ВН; к А | 20;31,5 |
| Ток термической стойкости на стороне НН; к А | 10; 25;30;40 |
| Уровень изоляции по ГОСТ 1516.3 - 96 | Нормальная |
Классификация исполнений РУСН приведены в Таблице
| Признаки классификации | Исполнение |
| Взаимное расположение изделий | Однорядное, двухрядное |
| Число применяемых силовых трансформаторов | с одним трансформатором, с двумя трансформаторами |
| Изоляция шин в РУСН | с неизолированными шинами |
| выполнение ввода | Сверху, снизу, кабелем |
| Выполнение выводов (шинами и кабелем) в РУНН | вывод вверх*;вывод вниз |
| По климатическому исполнению и категории размещения | У3;У1 |
| По степени защиты оболочки (ГОСТ14254-96) | Для У3-IP31;У1 -IP44 |
| Назначения шкафов РУНН | Вводные; линейные; секционные; соединительные |
РУСН предназначены для эксплуатации в следующих условиях:
— высота над уровнем моря не более 1000 м;
— температура окружающего воздуха от минус 40°С до плюс 40°С;
— относительная влажность воздуха 80% при плюс 20°С;
— окружающая среда — невзрывоопасная, не содержащая едких паров и газов, разрушающих металлы и изоляцию;
— отсутствие резких толчков, ударов и сильной тряски.

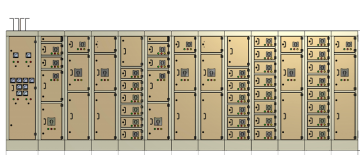

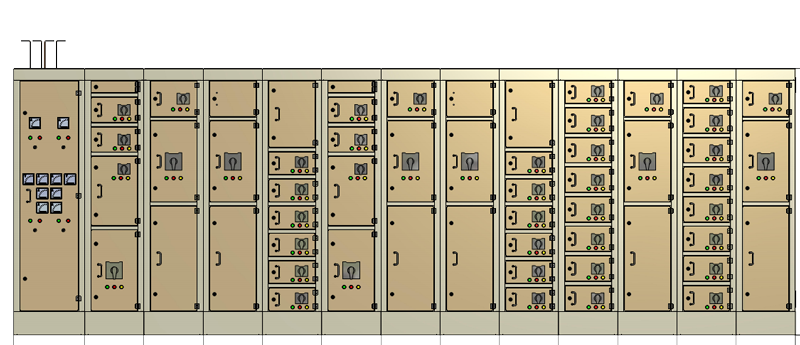

Распределительные устройства собственных нужд РУСН состоит из одной, двух или более секций. Каждая секция представляет собой набор шкафов с установленными в них аппаратами, приборами и вспомогательными устройствами со всеми внутренними электрическими соединениями главных и вспомогательных цепей. В щит шкафы распределительных устройств собственных нужд РУСН стыкуются между собой болтовыми соединениями. Для подъёма и щитов РУСН вверху предусмотрены подъёмные устройства. Распределительные устройства собственных нужд РУСН комплектуется шкафами двухстороннего обслуживания. Шкафы РУСН по своему функциональному назначению делятся на вводные, линейные, секционные, соединительные, кабельные. Шкафы распределительных устройств собственных нужд РУСН представляют собой единую конструкцию. Каждый шкаф разделён на отсеки выключателей и релейный отсек, где установлена аппаратура контроля, управления автоматики и учёта электроэнергии, а также отсек шин, где размещены сборные шины, шинные ответвления для кабельных и шинных присоединений и трансформаторы тока. Сверху расположены сборные шины распределительного устройства собственных нужд серии РУСН-0,4кВ. Оперативное обслуживание шкафов распределительных устройств собственных нужд РУСН производится с фасада, доступ к сборным шинам с задней стороны шкафов, кабельным присоединениям – с задней или передней стороны шкафов. В шкафах РУСН размещены силовые и релейные ячейки. В силовых ячейках устанавливаются выдвижные автоматические выключатели, в релейных ячейках – втычные автоматические выключатели смонтированной в них аппаратурой. Сочетание силовых и релейных блоков зависит от опросного листа заказчика. Схемы вспомогательных цепей силовых и релейных блоков распределительных устройств собственных нужд РУСН имеют множество типоисполнений и позволяют выполнить управление и защиту каждого электроприёмника в отдельности или обеспечить обще секционное управления и контроля подстанцией.
