Пункт коммерческого учета наружной установки - ПКУ
Пункт коммерческого учета наружной установки на опоры воздушных линий электропередачи (ЛЭП) предназначен для коммерческого (расчетного) учета активной и реактивной электрической энергии в воздушных распределительных сетях 6-10кВ с целью обеспечения взаимных расчетов между поставщиками и потребителями электрической энергии. ПКУ незаменим для контроля утечек электроэнергии, выявления незаконного подключения к высоковольтным линиям, для использования в автоматизированной системе контроля электроэнергии.
| Номинальное напряжение, кВ | 6;10 |
| Наибольшее рабочее напряжение, кВ | 7,2;12 |
| Номинальная частота, Гц | 50 |
| Номинальный ток отключения, kA | 12,5 |
| Номинальный ток главных цепей, А | 5 - 600 |
| Номинальный ток вторичных цепей, А | 5\1 |
| Класс точности трансформаторов | 0,2 \ 0,2S \ 0,5 \ 0,5 S |
| Общий вес ПКУ | 300 |
| Диапазон предельных температур | - 45 \ + 50 |
| Срок службы не менее, лет | 25 |

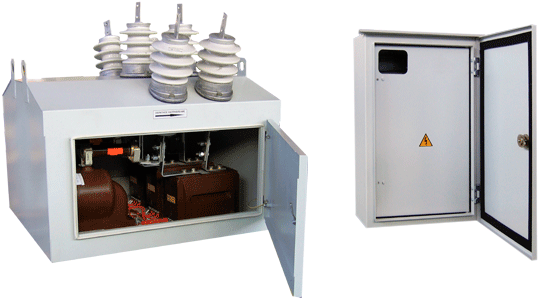

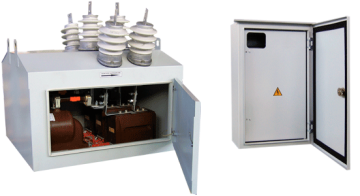

ПКУ устанавливается на опорах ЛЭП и в своем составе имеет следующие компоненты
- модуль высоковольтный
- модуль низковольтный
- комплект металлических изделий для крепления высоковольтного и низковольтного модуля, рамы и кабеля
- рама для крепления высоковольтного модуля
Высоковольтный (далее ВМ) и низковольтный модуль (далее НМ) представляет собой сваренную металлическую конструкцию из стальных листов.
В ВМ устанавливаются трансформаторы тока, напряжения, изоляторы и переходные клеммники. ВМ имеет дверцы для обслуживания. Высоковольтный модуль крепится к на стальную раму, установленную на ЛЭП.
НМ имеет степень защиты IP54, внутри которого устанавливается счетчик, модем с блоком питания БП, автоматические выключатели и клеммники. Устройство имеет все необходимые элементы для крепления на опоре ЛЭП
