КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ ВНУТРЕННЕЙ УСТАНОВКИ КТПВ-ХХХ-6(10)\0,4 кВ
Комплектные трансформаторные подстанции внутренней установки (КТПВ) предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6-10/0,4-0,66кВ в условиях умеренного климата для электроснабжения электроприемников различных отраслей промышленности. КТПВ устанавливаются непосредственно в здании (цехе), рядом с потребителями и технологическими установками. Выполняются КТПВ в климатическом исполнении У и категории размещения 3 по ГОСТ15150-69. КТПВ изготавливаются в соответствии с техническими требованиями стандартов Республики Казахстан ГОСТ14695-97 и требованиями безопасности ГОСТ12.2.007.4-96
Основные характеристики КТПВ приведены в Таблице
| Наименование параметра | Значения |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4/0,66 |
| Количество силовых трансформаторов | 1 или 2 |
| Мощность силового трансформатора, кВА | 40;63;100;160;250;400;630;1000;1600*;2500* |
| Ток электродинамической
Стойкости сборных шин РУНН, А |
25, 50* |
| Ток термической стойкости сборных шин РУНН; А | 10; 25* |
| Сопротивление изоляции цепей, мОм, не менее:
ВН НН |
1000 1 |
| Уровень изоляции по ГОСТ 1516.3 - 96 | Нормальная |
Примечание:* При мощности КТПВ более 630 кВА;
Классификация исполнений КТПВ приведены в Таблице
| Признаки классификации | Исполнение |
| По виду охлаждения силового трансформатора | С
масляным трансформатором
С сухим трансформатором С трансформатором с негорючим заполнением |
| По
способу выполнения нейтрали
трансформатора на стороне НН |
С
глухозаземленной нейтралью
С разделенной изолированной нейтралью |
| По взаимному расположению составных частей | Однорядное
Двухрядное и более |
| По
числу применяемых силовых
трансформаторов |
С
одним трансформатором
С двумя трансформаторами и более |
| По наличию изоляции ошиновки РУНН | С неизолированными шинами |
| По климатическому исполнению и категории размещения | У3 |
| По степени защиты оболочки (ГОСТ14254-96) | IP31 |
| По выполнению высоковольтного ввода | Кабельный– снизу* |
| По выполнению выводов в РУНН | Кабелем
вниз*
Кабелем вверх* |
| По
типу устанавливаемых
автоматических выключателей |
Вводные;
Линейные; Секционные* |
| Условия обслуживания | С двухсторонним обслуживанием* |
| Вид управления | Местное; дистанционное* |

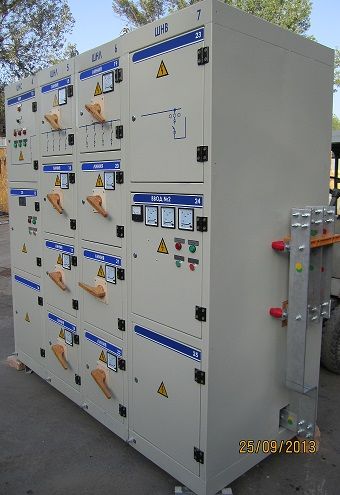

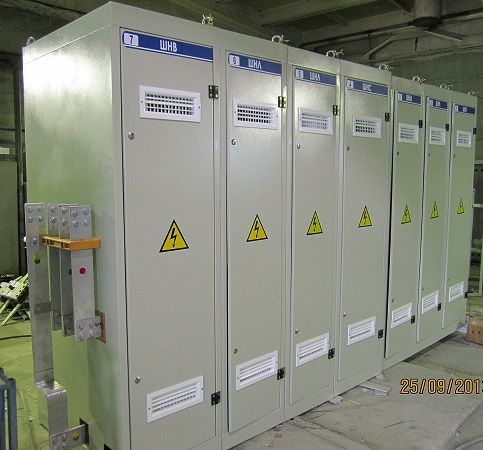

Состав КТПВ и габаритные размеры, как правило, определяются заказом (опросным листом, техническим заданием). КТПВ изготавливают отдельными транспортными блоками длиной не более 4 м, но по согласованию между изготовителем и заказчиком могут изготавливаться длиной и более 4 м. со смонтированными в пределах блока соединениями главных и вспомогательных цепей. Транспортные блоки на месте монтажа легко стыкуются между собой в единое устройство с помощью болтовых соединений. В состав однотрансформаторных КТПВ, как правило, входит:
-устройство высокого напряжения УВН (по заказу);
-распределительное устройство низкого напряжения РУНН;
-силовой трансформатор;
-шинопровод (шинный мост) – по заказу.

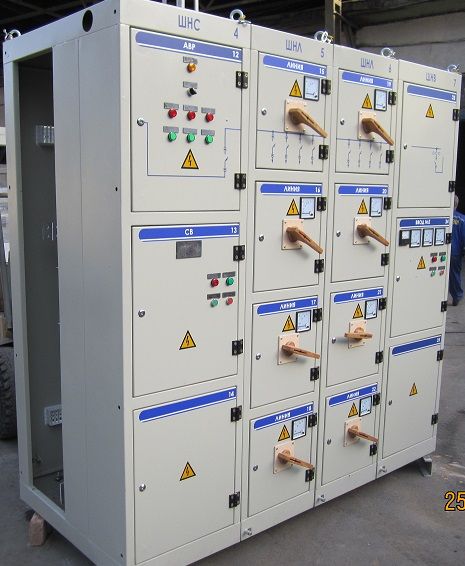

Двухтрансформаторные КТПВ состоят из двух однотрансформаторных подстанций и секционного шкафа. В КТПВ применяется схема с одной системой сборных шин, секционированная с помощью секционного выключателя. Секции работают раздельно и секционный выключатель нормально отключен. Если по какой либо причине отключается одна из питающих линий и питаемая секция обесточивается, то питание этой секции автоматически восстанавливается включением секционного выключателя в результате срабатывания автоматического ввода резерва (АВР). По согласованию между изготовителем и заказчиком возможны другие варианты секционирования и алгоритма АВР.
