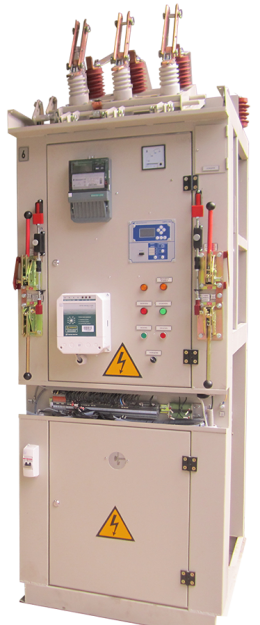

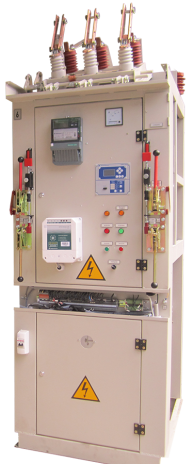

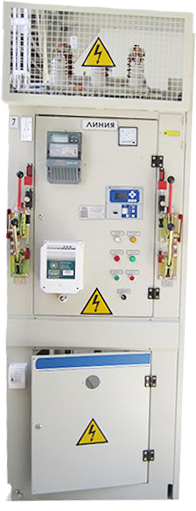

Камера сборная одностороннего обслуживания КСО-292-10У3
Камеры сборные одностороннего обслуживания КСО-292 на номинальное напряжение 6 и 10 кВ переменного трехфазного тока частоты 50 Гц предназначены для распределительных устройств с изолированной или заземленной через дугогасящий реактор нейтралью. Камеры сборные одностороннего обслуживания КСО-292 (в дальнейшем– камеры КСО) предназначены для использования взамен ранее изготовляемых в СССР и СНГ камер серий КСО-2УМ, КСО-266, КСО-272, КСО-285 и имеют ряд преимуществ перед ними:
- повышенная надежность в эксплуатации за счет применения современных высоковольтных вакуумных выключателей, имеющих высокий механический и коммутационный ресурс;
- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных фирм SIEMENS, AREVA (ALSTOM), SCHMEIDER ELECTRIC и других ведущих производителей;
- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах.
Камеры КСО с вакуумными выключателями применяются в закрытых распределительных устройствах (РУ) и электроустановках с частными коммутационными операциями. Камеры сборные КСО-292 соответствуют требованиям СТ KZ 405 006222 и требованиям безопасности ГОСТ12.2.007.4-75.
Наше предприятие постоянно изучает опыт эксплуатации камер КСО исовершенствует их конструкцию и технологию изготовления, поэтому возможныотдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики. По запросам заказчиков и проектных организаций высылается необходимая для проектирования техническая информация.
Основные характеристики камер КСО-292 приведены в Таблице
| Наименование параметра | Значения |
| 1. Номинальное напряжение, кВ | 6; 10 |
| 2.Наибольшее рабочее напряжение, кВ | 7,2;12 |
| 3.Номинальный ток сборных шин, А | До 1250 |
| 4.Номинальный ток главных цепей камер, А | 630;1000 |
| 5.Номинальный
ток главных цепей камер
с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
| 6.
Номинальный ток отключения главных
коммутационных аппаратов камер |
20,0; 31,5* |
| 7.
Номинальный ток электродинамической
стойкости главных цепей камеры(амплитуда), кА |
51,0** |
| 8. Ток термической стойкости(3 сек) камер; кА | 25,0** |
| 9.
Номинальное напряжение вторичных цепей, В
|
=220
~ 220 |
| 10. Вид изоляции | Воздушная |
| 11. Вид присоединений | Кабельное или шинное |
| 12. Условия обслуживания | Одностороннее |
| 13. Степень защиты оболочек по ГОСТ 14254-96 | IP20-при
закрытых верхних и
нижних дверях камеры со стороны фасада; IР00 – при открытых дверях камеры и с задней стороны. |
| П р и м е ч а н и е–
* - В соответствии с техническими параметрами выключателей; **- Термическая и электродинамическая стойкость трансформаторов тока в соответствии с их техническими параметрами. |
3начения массы и габаритные размеры камер КСО-292 приведены в таблице
| Габаритные размеры и масса | Значение |
| 1. Высота, мм | 2780 |
| 2. Глубина(в основании), мм | 1100 |
| 3. Ширина, мм | 900; (до1200 – для камер с ТСН) |
| 4.
Масса одной камеры(линейной),
справочно, кг |
450 |
Камеры КСО-292 изготавливаются в соответствии с требованиями стандарта СТ KZ 405 006222, требованиями ГОСТ12.2.007.0-75, ГОСТ 12.2.007.4-75, комплектом рабочей конструкторской документации, утверждённой в установленном порядке и в соответствии с параметрами заказа (опросного листа, технического задания). Камеры КСО-292 изготавливаются по принципиальным схемам главных цепей, приведенных в Приложении 1 в соответствии с параметрами заказа (опросного листа) по типовым схемам. По заказу возможно изготовление камер КСО-292 по нетиповым схемам. Камеры КСО-292 изготавливаются по принципиальным схемам вторичных (вспомогательных) цепей предприятия-изготовителя с учетом требований конкретного проекта. При предоставлении указанных схем заказчиком, предприятие-изготовитель имеет право вносить изменения в схемы заказываемых вторичных цепей, улучшающие работу, надежность камер и защитные характеристики, вплоть до полной их переработки, в соответствии с « Правилами устройства электроустановок» и современными требованиями к релейной защите.
Классификация исполнений камер КСО соответствует Таблице
| Тип исполнения | Условное обозначение и токи главных цепей |
| Камеры
с высоковольтными
выключателями |
1ЭВ–
630 (1000); 2ЭВ– 630 (1000);
5ЭВ– 630 (1000); 6ЭВ– 630 (1000); 8ЭВ– 630 (1000); |
| Камеры
с выключателями нагрузки
ипредохранителями |
10ВН– 630; 11ВН– 630; |
| Камеры с силовыми предохранителями | 9– 630; |
| Камеры с конденсаторами и ограничителямиперенапряжений | 14-630 |
| Камеры
с трансформаторами
напряжения и заземлителямии ограничителями перенапряжений |
13ТН– 630; 25ТН– 630; |
| Камеры
с трансформаторами
собственных нужд(силовыми) |
15Т- 630; 16Т- 630; |
| Камерыразъединителя секционного | 24 – 630 (1000); 26 – 630 (1000); |
| Камеры с кабельной сборкой | 22 – 630 (1000;1250);23 – 630 (1000; 1250); |
| Камеры
с аппаратурой собственных
нужд(вместо камеры допускается изготовление отдельно стоящего шкафа собственных нужд- ШСН) |
28А; |
| Шинный мост к камерам | ШМ–
630 (1000; 1250);
ШМР– 630 (1000). |
| П р и м е ч а н и е– По заказу могут
быть изготовлены варианты приведенных основных
типоисполнений. |

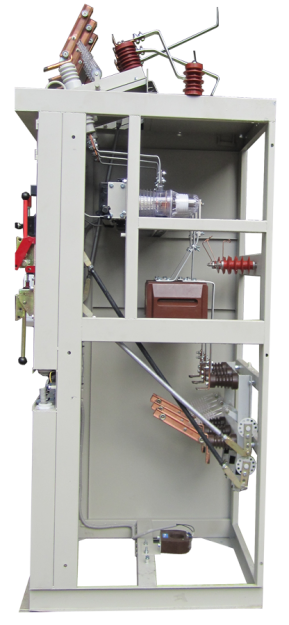

Камера представляет собой металлоконструкцию,сваренную из гнутых профилей.Внутри размещена аппаратура главных цепей,на фасаде привода выключателей и разъединителей, а также аппаратуры вспомогательных цепей. Доступ в камеру обеспечивают две двери: верхняя – в зону выключателя,трансформатора напряжения или предохранителя, нижняя– в зону кабельных присоединений, силового трансформатора или разрядников.Токоведущие части от шинного разъединителя к высоковольтному выключателю защищены съемным экраном, предотвращающим доступ в зону высокого напряжения и возможность случайного прикосновения.
