ШКАФЫ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ (КРУ) СЕРИИ КУ-112-10 УХЛ 3

Общие сведения

Комплектные распределительные устройства серии КУ-112 с вакуумными выключателями предназначены для приема и распределения электрической энергии трехфазного переменного тока напряжением 6; 10 кВ промышленной частоты 50 Гц в сетях с изолированной или заземленной через дугогасящий реактор или активное сопротивление нейтралью. Шкафы серии КУ-112 применяются в закрытых распределительных устройствах (РУ) и электроустановках с частыми коммутационными операциями. В шкафах серии КУ-112 применены следующие инновационные решения:
- повышенная надежность и безопасность в эксплуатации за счет применения современного высоковольтного вакуумного выключателя;
- уменьшенные габаритные размеры;
- возможность оперативной и безопасной замены вакуумного выключателя при помощи инвентарной тележки;
- повышенная эксплуатационная безопасность за счет применения более надежных блокировок от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах, размещение аппаратуры вспомогательных цепей в отдельном съемном релейном шкафу, который полностью изолирован от силовых цепей камеры, возможность верхнего, нижнего или бокового присоединения шин вводов и выводов;
- перемещение выключателя и наложение заземления производится при закрытых дверях и без усилий, так как применены винтовые многооборотные редукторы;
- применение заземлителя мгновенного действия исключает возможность возникновение дуги;
- установка на шкафах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях.
Шкафы комплектных распределительных устройств серии КУ-112 соответствуют требованиям стандарта организации СТ KZ 405 00622, ГОСТ14693-90.

Наше предприятие постоянно работает над повышением надежности и долговечности КРУ, изучает опыт эксплуатации, совершенствует их конструкцию и технологию изготовления, вносит в конструкцию изменения, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики.

Преимущества

Шкафы серии КУ-112-10У3 имеют ряд преимуществ перед ранее выпускаемыми:

унифицированная конструкция имеет повышенную надежность в эксплуатации и позволяет применение современных высоковольтных коммутационных аппаратов (вакуумных выключателей серии Vmax "ABB", ЗАН "SIEMENS", BB/TEL "Таврида-Электрик"), имеющих высокий механический и коммутационный ресурс;
возможность выполнения релейной защиты на многофункциональных, малога-баритных, высоконадежных микропроцессорных блоках известных фирм "AREVA", "SIEMENS", "ABB", " SCHNEIDER ELECTRIC", "Механотроника";
повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;
размещение аппаратуры вспомогательных цепей в отдельном съемном шкафу управления, который полностью изолирован от силовых цепей;
уменьшенные габаритные размеры - (базовая ширина 650 мм);
применение заземлителя мгновенного действия исключает возможность возникновения дуги;
безопасный доступ к вторичным цепям трансформаторов тока без снятия высокого напряжения с ячейки.

Технические характеристики

Основные характеристики шкафов КРУ серии КУ-112 приведены в Таблице

*Наименование параметра*	*Значения*
1. Номинальное напряжение, кВ	6; 10
2. Номинальный ток главных цепей шкафов, А	630;1000;1250;1600;2000;2500;3150;
3. Номинальный ток сборных шин, А	630;1000;1250;2000;2500;3150;
4. Номинальный ток электродинамической стойкости главных цепей камеры(амплитуда), кА	До 81
5. Номинальный ток отключения выключателя, встроенного в КРУ, кА	До 40
6. Ток термической стойкости для промежутка Времени 3с, кА	До 40
6. Номинальное напряжение вторичных цепей, В: - постоянного и выпрямленного тока - переменного тока	110, 220 220
7. Тип основных шкафов в зависимости от встраиваемой аппаратуры и присоединений (приведены основные типы шкафов)	КВВ– комплектный шкаф с выключателем вакуумным; КТН– комплектный шкаф с трансформаторами напряжения и ограничителями перенапряжений; КРС– комплектный шкаф с разъемными контактными соединениями; КПС– комплектный шкаф с силовыми предохранителями; ККС– комплектный шкаф с кабельной сборкой; КСТ– комплектный шкаф с силовым трансформатором; КНВА– комплектный шкаф с низковольтной аппаратурой ( для отдельно стоящих шкафов собственных нужд и оперативного тока применяется обозначение– ШСН).
8. Вид управления	Местное, дистанционное
9. Условия обслуживания	Односторонне и/илидвухстороннее
10. Степень защиты оболочек по ГОСТ 14254-96	IР30 – при закрытых дверях шкафов и рабочем положении выдвижного элемента; IР00 – при открытых дверях шкафа и контрольном положении выдвижного элемента.

3начения массы и габаритные размеры шкафа КУ - 112 приведены в таблице

Габаритные размеры и масса	Значение
1. Высота, мм	2400
2. Глубина(в основании), мм	1400
3. Ширина, мм	Размеры приведены в таблице 2.1
4. Масса одного шкафа, кг	От 600

Ширина шкафов КУ -112

Ширина, мм	650	750	900
I=800А(25 кА)	0	0	0
I=800А(31.5 кА)	0	0	0
I=1250А(25 кА)	0	0	0
I= 1250A (31,5 кА)	0	0	0
I= 1250A (40 кА)	х	х	0
I= 2500А(31,5 кА)	х	х	0
I= 2500А(40 кА)	х	х	0
I= 3150А(40 кА)	х	х	0
I= 4000А(40 кА)	х	х	0
Примечание 1 -О - изготавливается; х - не изготавливается. Примечание 2 -шкаф ШТСН шириной1000 мм

Конструктивное исполнение

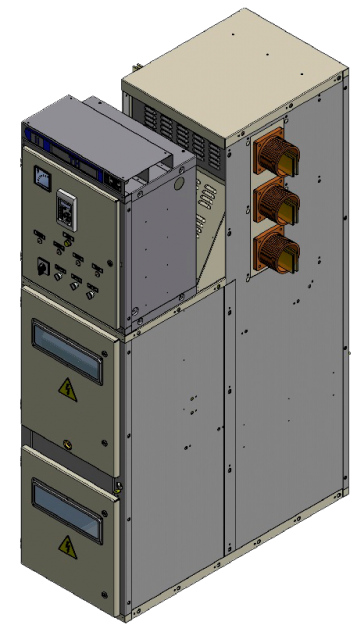

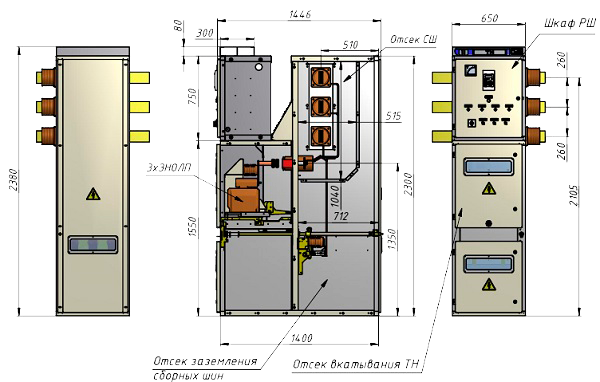

Шкаф КУ -112 (устройство- см. рисунок 2.1 Приложения 2) представляет собой металлоконструкцию, выполненную из высококачественной оцинкованной стали толщиной 2мм, детали которой изготовлены на высокоточном современном технологическом оборудовании методом холодной штамповки. В конструкции применена технология, исключающая необходимость сварки. Каркас шкафа разделен вертикальными и горизонтальными металлическими и диэлектрическими перегородками на отсеки:

отсек выдвижного элемента (выключателя);
отсек сборных шин;
нижний (кабельный) отсек.

Каналы над отсеками, накрытые клапанами, служат для отвода нагретого воздуха и сброса давления при коммутации выключателями предельных токов к.з. В отсеке выдвижного элемента размещается выдвижной элемент и другие узлы и детали, обеспечивающие безопасную эксплуатацию шкафа. Отсек образован боковыми стенками, при этом от отсека сборных шин и отсека трансформаторов тока и линейных шин отделен металлическими и диэлектрическими перегородками, токоведущие части в проходных изоляторах закрываются шторками. На стенках отсека есть закрытый канал, в котором прокладываются провода вспомогательных цепей и контрольные кабели внешних соединений. На боковых стенках отсека имеются элементы крепления и фиксации тележки выдвижного элемента, кронштейн крепления разъёма жгута вторичных цепей и локализационные перегородки. Перемещение выдвижного элемента осуществляется при закрытых дверях с помощью рукоятки из комплекта ЗИП. Отсек сборных шин расположен в верхней части каркаса и для шкафов всех видов имеет единую конструкцию. В отсеке размещаются шины сборные, отпайки сборных шин, изоляторы проходные и изоляторы для крепления верхних втычных неподвижных контактов шкафа. Отсек сборных шин каждого шкафа изолирован проходными изоляторами, через которые проходят шины сборные в отсек соседнего шкафа. Компоновка, конструкция и заполнение отсека трансформаторов тока и линейных шин зависят от схемы главных соединений реализованной в данном шкафу и от номинального тока шкафа КУ-112. В нижней части отсека выполнено металлическое дно, в котором выполнены необходимые проемы для ввода кабелей силовых, кабелей контрольных, шинного ввода, отверстия, через которые осуществляется крепление шкафа к закладным элементам. В нижней части ячейки устанавливаются ограничители перенапряжения, трансформаторы нулевой последовательности, разделки кабельные или проходные бушинги. В верхней части отсека находится заземлитель мгновенного действия.

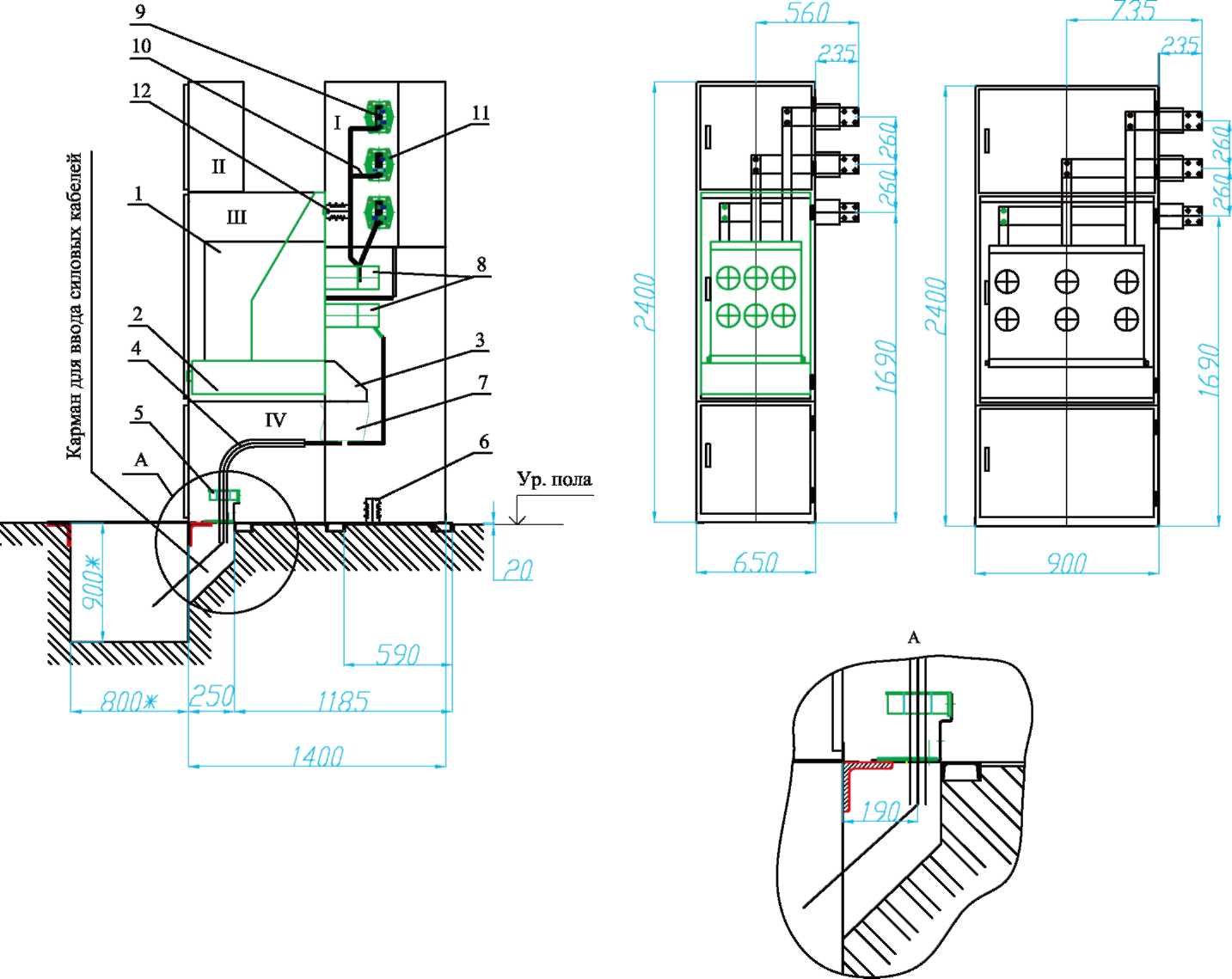

Общий вид и установка шкафа КРУ серии КУ-112-10У3 в помещении РУ

Номинальный ток Номинальный ток

до 1600 А 2000, 2500, 3150 А
