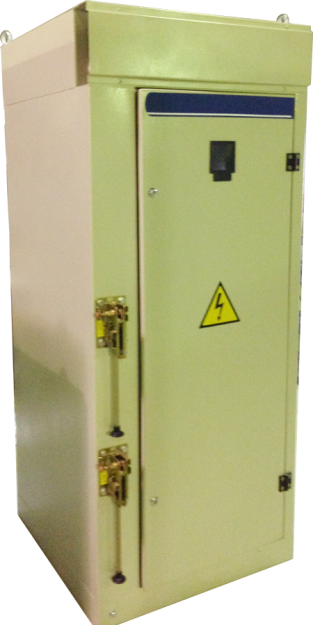

Камера сборная одностороннего обслуживания КСО-393-10У3
Камеры сборные одностороннего обслуживания серии КСО-393 предназначены для комплектования закрытых распределительных устройств напряжением 6 или10 кВ (преимущественно городских РП, питающих жилые здания, торговые, административные комплексы и небольшие предприятия). Камер КСО-393 обладают рядом преимуществ:
- уменьшенные габаритные размеры;
- применение современных, более надежных коммутационных аппаратов (выключатели вакуумные, выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками;
- применение заземлителей мгновенного действия;
- повышение безопасности при эксплуатации камеры;
- установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях;
Камеры сборные одностороннего обслуживания КСО-393 соответствуют техническим требованиям СТ KZ 405 006222 и требованиям безопасности ГОСТ12.2.007.4 -75. Техническое описание и инструкция по эксплуатации предназначены для ознакомления с конструкцией, порядком установки и монтажа, организации правильной эксплуатации камер КСО-393 и рассчитаны на обслуживающий персонал, прошедший подготовку по техническому обслуживанию и использованию электротехнических изделий высокого напряжения. Наше предприятие постоянно изучает опыт эксплуатации камер КСО-393 и совершенствует их конструкцию и технологию изготовления, поэтому возможны отдельные расхождения между данным описанием и фактическим исполнением изделия, не влияющие на работоспособность и технические характеристики.
Основные характеристики камер КСО-393 приведены в Таблице
| Наименование параметра | Значения |
| 1. Номинальное напряжение, кВ | 6; 10 |
| 2.Наибольшее рабочее напряжение, кВ | 7,2;12 |
| 3.Номинальный ток сборных шин, А | 630 |
| 4.Номинальный
ток плавких вставок предохранителей, А
- для 6кВ - для 10кВ |
31,5;50;80;100;125
31,5;40;63;80;100 |
| 5.
Ток термической стойкости (односекундный),кА
|
20
16 |
| 6.
Ток электродинамической стойкости главных цепей, кА
- с выключателями - с разъединителями |
51
41 |
| 7. Изоляция по ГОСТ 1516.1-76 | нормальная |
| 8. Система сборных шин | Однородная, с неизолированными шинами |
| 9. Род установки | Для внутренней установки в закрытыхэлектропомещениях |
| 10.Условия обслуживания | Одностороннее |
| 11. Степень защиты оболочек по ГОСТ 14254-96 | IP20-при
закрытых верхних и
нижних дверях камеры со стороны фасада; IР00 – при открытых дверях камеры и с задней стороны. |
3начения массы и габаритные размеры камер КСО-393 приведены в таблице
| Габаритные размеры и масса | Значение |
| 1. Высота, мм | 2000 |
| 2. Глубина(в основании), мм | 800 |
| 3. Ширина, мм | 950;800* |
| 4.
Масса одной камеры(линейной),
справочно, кг |
500 |
Камеры КСО-393 изготавливаются в соответствии с техническими требованиями СТ KZ 405 006222 , требованиями ГОСТ12.2.007.0-75, ГОСТ12.2.007.4-75 и комплектом рабочей конструкторской документации, утверждённой в установленном порядке и в соответствии с параметрами заказа(опросного листа, технического задания). Камеры КСО-393изготавливаются по принципиальным схемам главных цепей, приведенных в Приложении 1, в соответствии с параметрами заказа (опросного листа).

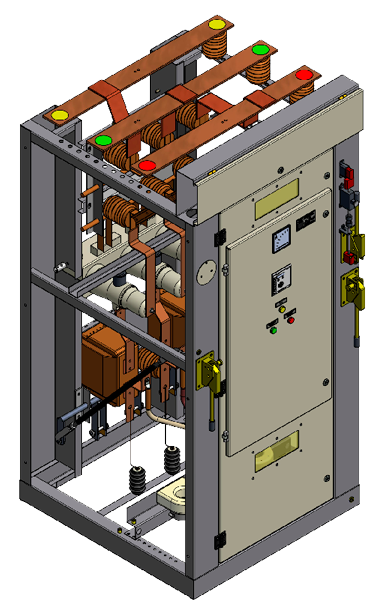

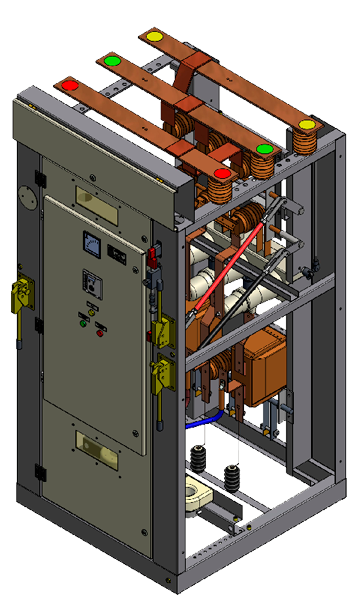

Камера КСО-393 представляет собой сварную металлоконструкцию из стальных профилей. Внутри камеры размещена аппаратура главных цепей: выключатели нагрузки типа ВНА-10/630 (камеры по схемам 03,04,05,06,08,09,23,24), разъединители РВЗ-10/630 (камеры по схемам 01,02,07,10,11,14,14Л,22), разъединители РВ-10/630 (камеры по схемам 15,16), выключатели вакуумные типа BB/TEL-10, ЗАН5 (камеры по схемам 03В,06В,12В,13В,14В). Обслуживание камер производиться с фасада. Заземление сборных шин камер КСО осуществляется заземляющими ножами разъединителей в камерах по схемам 02,07,10,11,14,14Л,06В,14В,15,16, а так же заземляющими ножами разъединителей шинного моста ШМР. Каждая камера с левой торцевой стороны общита металлическим листом. Расположение камер КСО может быть однорядным и двухрядным. Для двухрядного распредустройства изготовляется шинные мосты с разъединителями и без них. Проход между рядами камер КСО-2000,2500,3000мм. приводы разъединителей мостов ШМР установлены на торцевых панелях, которые служат еще и ограждением сборных шин распредустройства. Шинный мост с разъединителями устанавливаются только на крайние камеры распредустройства. Присоединение к внешней сети только кабельное
