КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ ПОДСТАНЦИИ БЛОЧНОГО ТИПА КТПБ-ХХХ-6(10)\0,4 кВ
Комплектные трансформаторные подстанции блочного типа (КТПБ) предназначены для приёма, преобразования и распределения электрической энергии трёхфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6(10) кВ и глухозаземлённой нейтралью на стороне 0,4 кВ. Они применяются для организации электроснабжения различных потребителей нефтегазовой отрасли, промышленных предприятий, сельскохозяйственных объектов, а также коттеджных поселков и зон индивидуальной застройки
Основные характеристики КТПБ приведены в Таблице
| Наименование параметра | Значения |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2;12 |
| Номинальное напряжение на стороне НН, кВ | 0,4/0,23 |
| Количество силовых трансформаторов | 1 или 2 |
| Мощность силового трансформатора, кВА | 40;63;100;160;250;400;630;1000;1600*;2500* |
| Ток электродинамической
стойкости главных цепей , кА |
51 |
| Ток термической стойкости (3 сек); кА | 20 |
| Изоляция на стороне ВН | Воздушная |
| Ввод на стороне ВН | Воздушная или Кабельная |
| Ввод на стороне НН | Кабельный |
| Ток плавкой
вставки высоковольтного предохранителя, А
На стороне ВН - 6кВ На стороне ВН - 10кВ |
16;20; 31,5; 50; 80; 100; 160;200;315 10;16; 20; 31,5; 50; 80; 100;160;200 |
| Климатическое исполнение и категория размещения | У1 |
| Степень защиты оболочки по ГОСТ 14254-96 | IP34 |
| Номинальный режим работы | Продолжительный |
| Вид обслуживания | Периодический |
| * - только по специальному заказу |

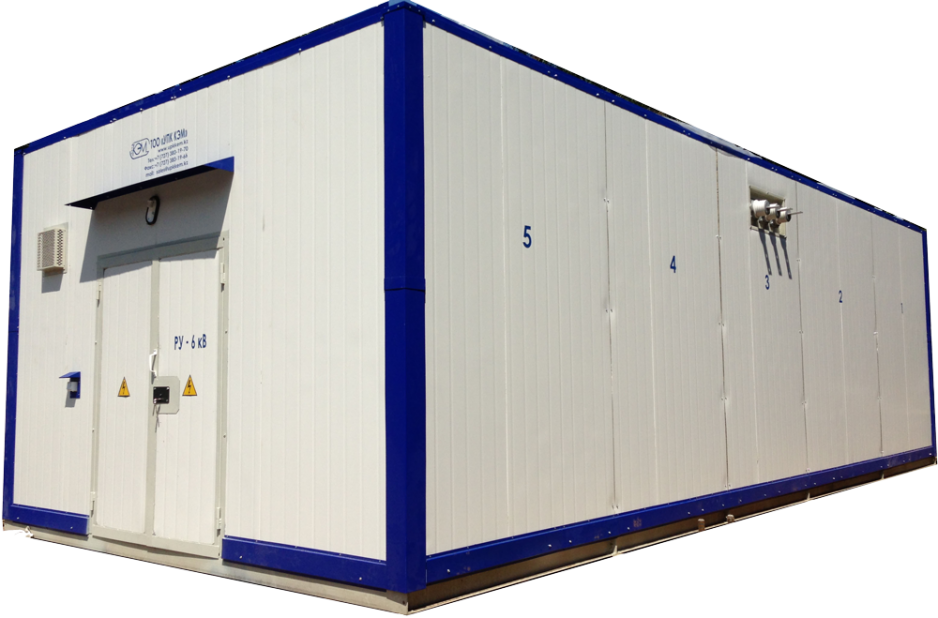

КТПБ серии представляют собой блочную конструкцию с внутренним коридором обслуживания. Металлический каркас подстанции обшивается панелями-утеплителями типа «сэндвич» толщиной 50 (80,100 и 120) мм, что позволяет эксплуатировать КТПБ в районах с очень холодным климатом. Цвет панелей типа «сэндвич» определяет заказчик по системе RAL. По умолчанию в соответствии с ПУЭ применяются панели серого цвета (RAL 7004). Крыша подстанции может быть двухскатной, односкатной или плоской.
Типовой вариант исполнения однотрансформаторной подстанции:
- два блока, в одном из которых размещается РУВН и трансформатор, а в другом – РУНН;
- два блока, в одном из которых размещается РУВН, а в другом – РУНН трансформатор;
Типовой вариант исполнения двухтрансформаторной подстанции:
- три блока, в одном из которых размещается РУВН, в другом - трансформаторы, и в третьем – РУНН;
- два блока, в одном из которых размещается РУВН, а в другом – РУНН и трансформаторы;
- два блока, в одном из которых размещается РУВН и трансформаторы, а в другом – РУНН.
В блоке РУВН устанавливаются камеры КСО-292, КСО-393, КСО-2-10 или шкафы КРУ К-104. В блоке РУНН - панели распределительных щитов типа ЩО-70 или ЩО- НКУ. Камеры КСО, шкафы КРУ, панели ЩО и ЩО-НКУ могут устанавливаться и в бетонных блоках. В зависимости от оборудования, устанавливаемого в подстанции, могут меняться количество и габариты блоков, а также количество трансформаторов. На основе блоков РУВН возможно строительство распределительных пунктов блочного типа (РПБ). Безопасность обслуживания обеспечивается внутренним контуром заземления, который проложен внутри каждого из блоков. К нему подсоединены все элементы, которые могут оказаться под напряжением. По желанию заказчика в КТПБ может применяться дополнительное оборудование, указанное в проекте.
